Core Pack Piloto Automático Navico NAC-3

Core Pack Piloto Automático Navico NAC-3

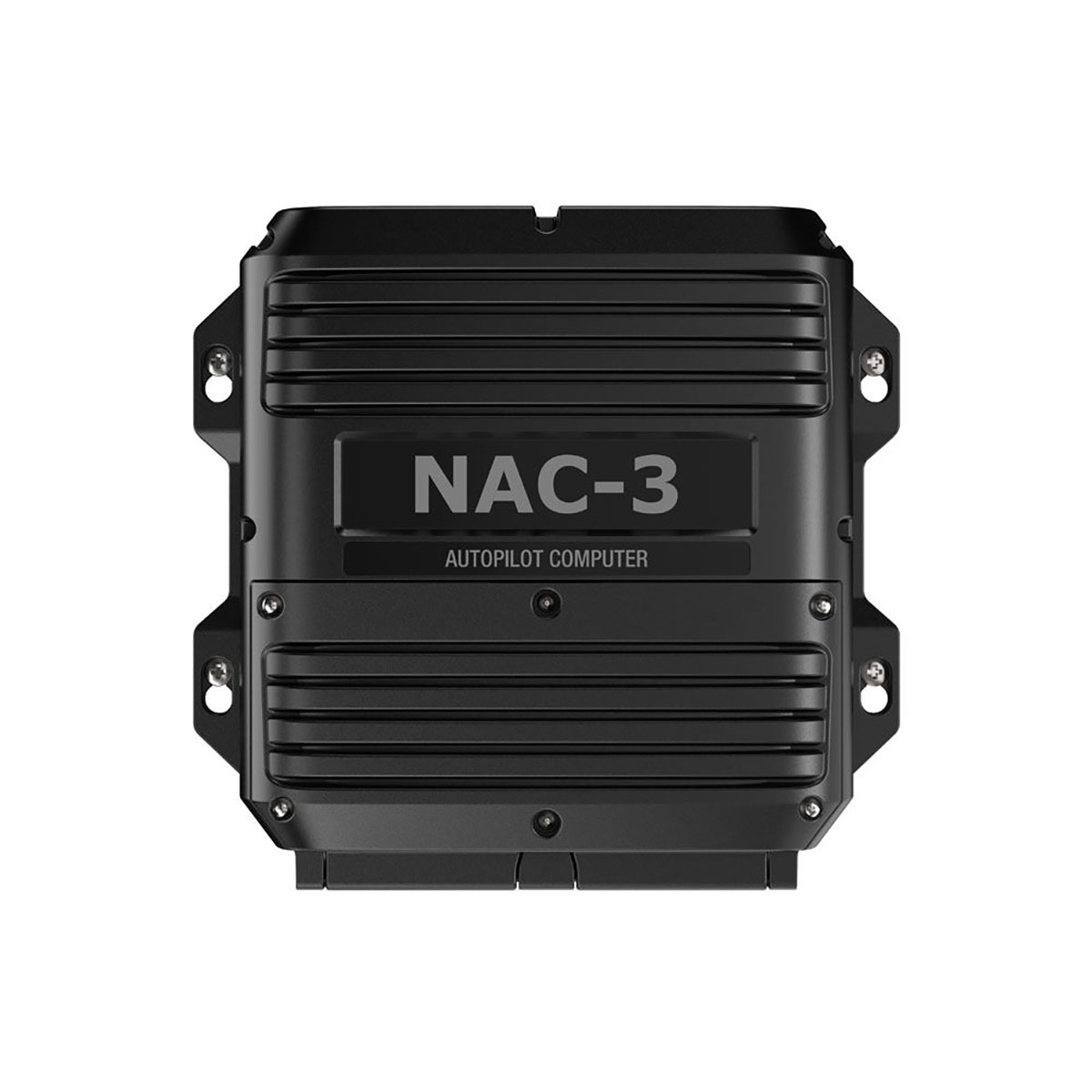

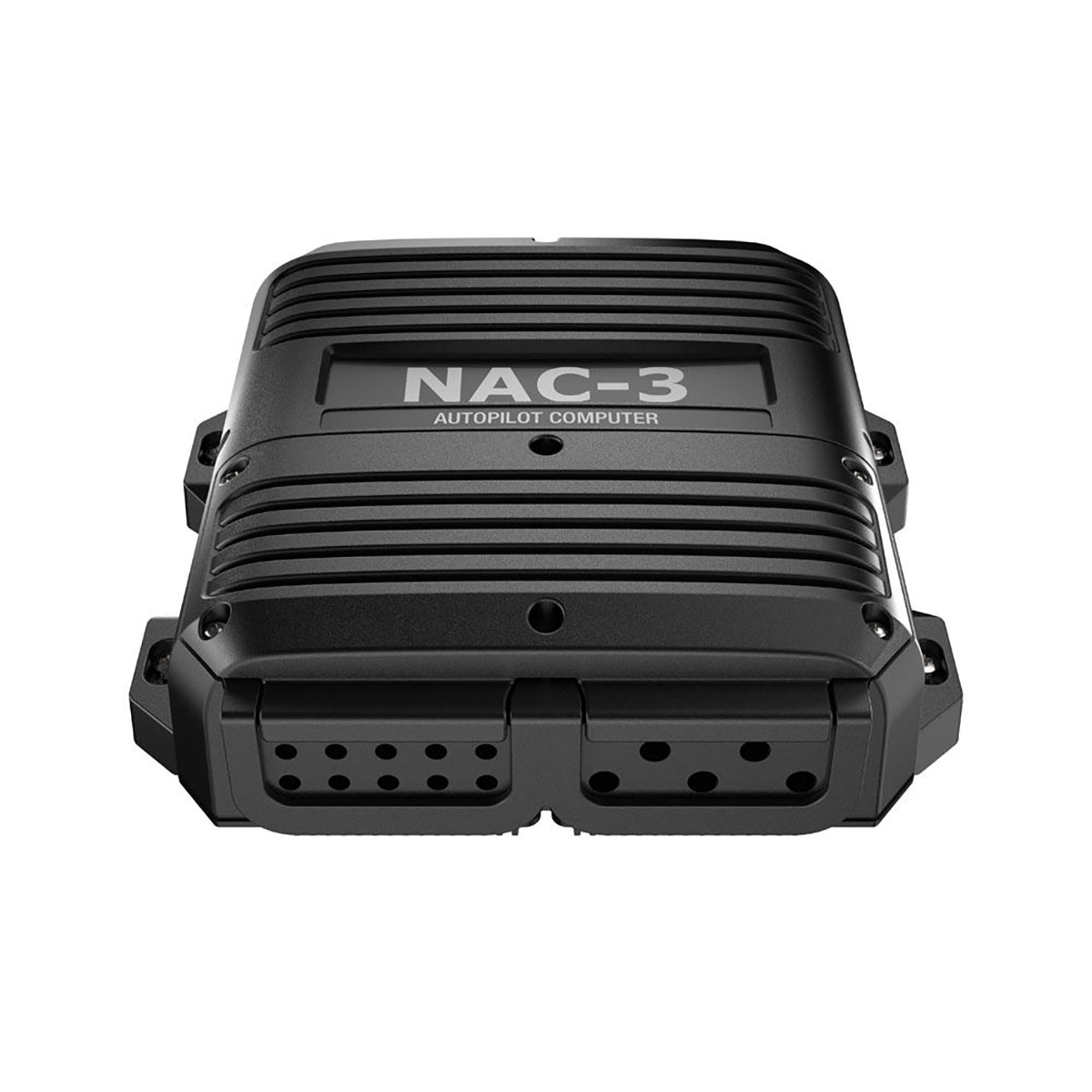

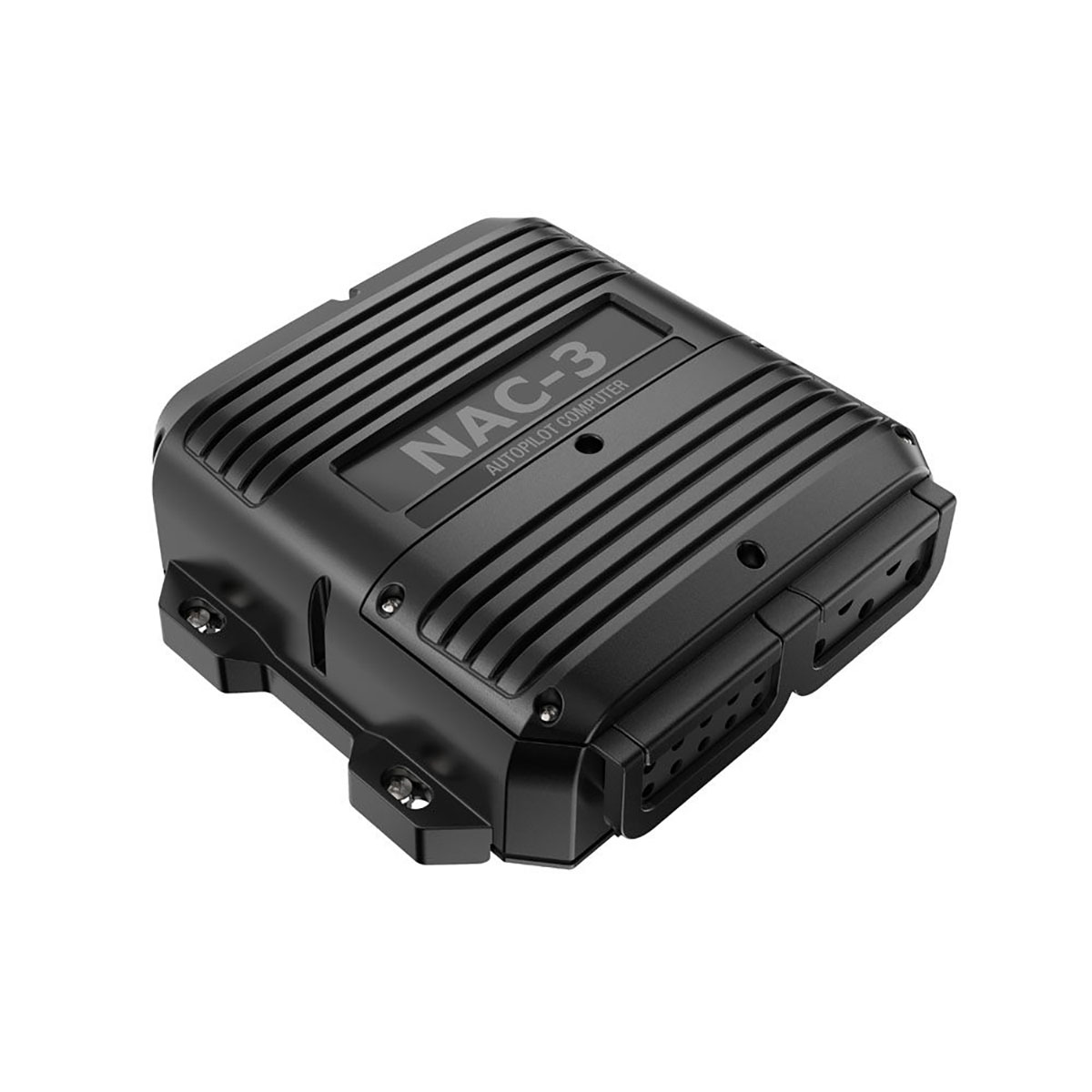

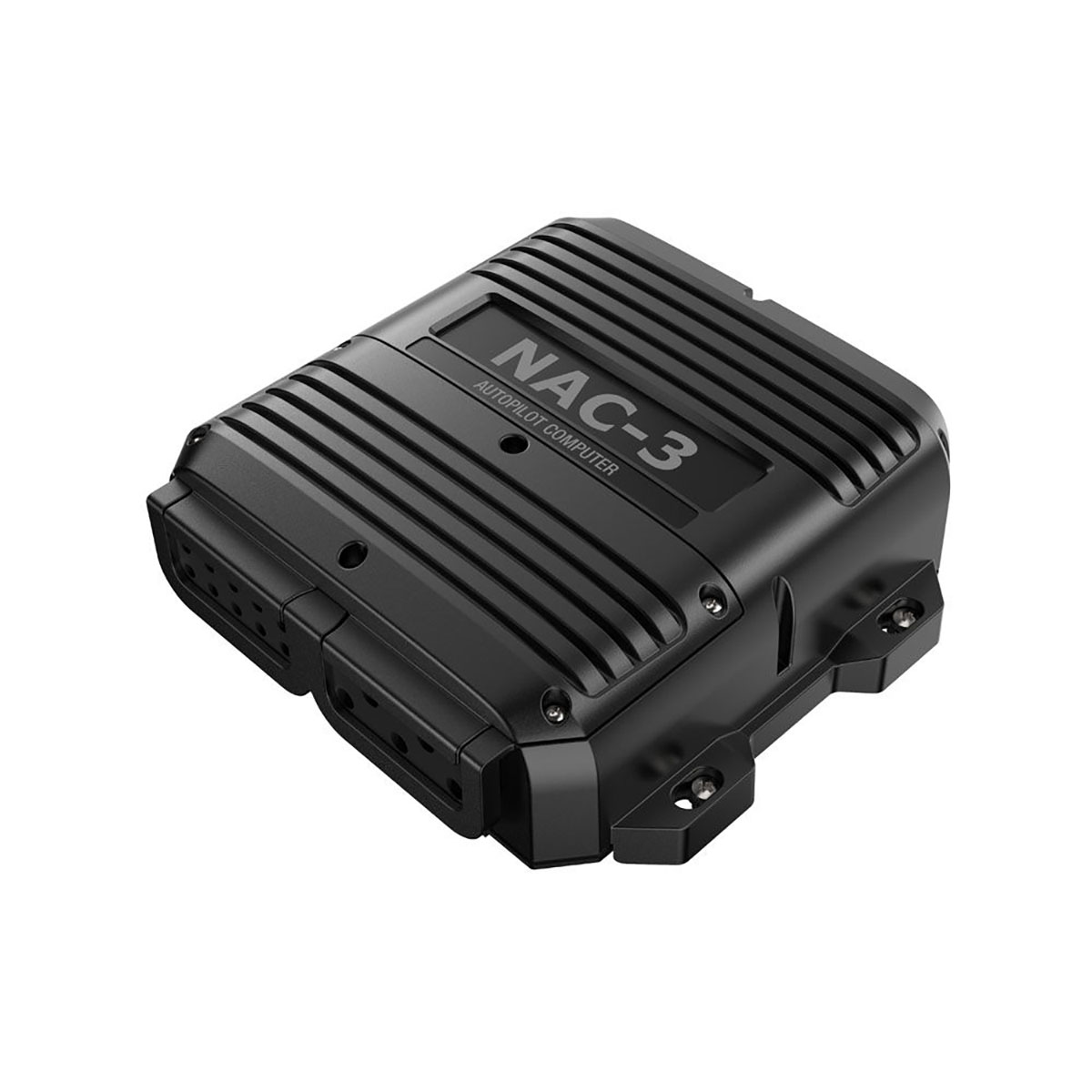

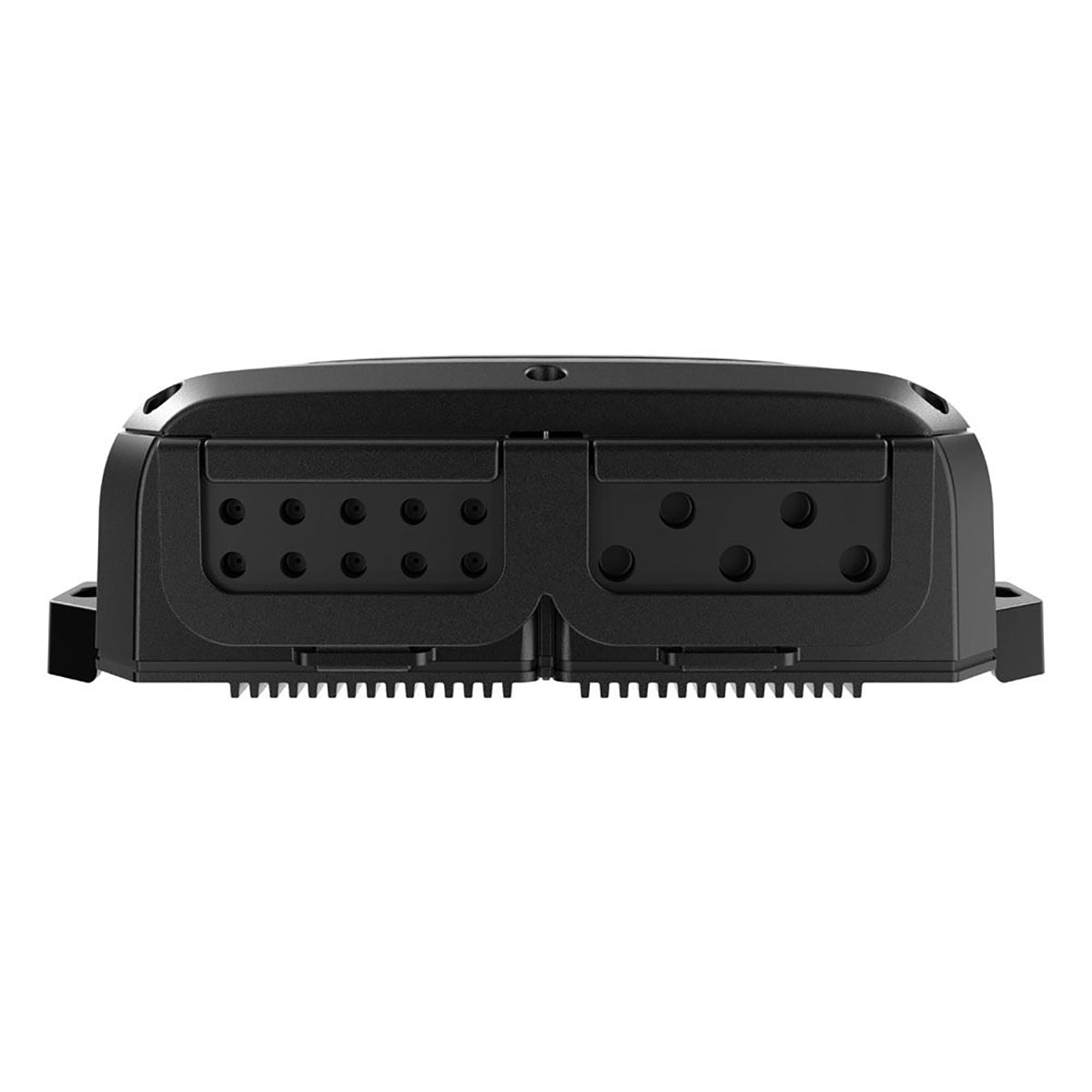

Este pacote inclui o computador de piloto automático Simrad NAC-3, unidade de feedback de leme RF25N, bússola de estado sólido Precision-9, além de todos os cabos e conectores necessários para construir um backbone de rede NMEA 2000® ou conectar seu sistema de piloto automático a uma rede NMEA 2000® existente. Este pacote é recomendado para barcos com leme acima de 10 metros (35 pés) de comprimento e é adequado para uso com bombas de acionamento de alta corrente, incluindo Simrad RPU160 e RPU300, acionamentos mecânicos como o Simrad DD15, acionamentos lineares hidráulicos como a série HLD2000 e válvulas solenóides.



Múltiplas Opções de Controle



Escolha entre uma variedade de controladores de piloto automático dedicados ou controle seu piloto automático a partir do display multifuncional Simrad existente. Instale estações extras de piloto automático, ideais para embarcações de leme duplo, ou adicione o controle remoto sem fio Simrad WR10 para direção instantânea e controle o piloto automático de qualquer lugar a bordo.



Fácil instalação e configuração



A rede NMEA 2000® padrão da indústria e a entrada NMEA 0183® oferecem conectividade confiável a sensores, controladores de piloto automático e monitores multifuncionais localizados em qualquer lugar a bordo. O ajuste automático simplifica a configuração e garante o desempenho ideal da direção, enquanto a calibração automática da bússola melhora continuamente a precisão do rumo enquanto você viaja.



Componentes principais do sistema de piloto automático – basta adicionar uma unidade de propulsão e um controlador

Ideal para barcos com leme acima de 10 metros (35 pés) de comprimento

Compatível com bombas de acionamento de alta corrente, acionamentos mecânicos, acionamentos lineares hidráulicos e válvulas solenóides

Assuma o controle com o controlador de piloto automático Simrad AP44, display IS42 e teclado OP12 ou um display multifuncional em rede

Configuração fácil com ajuste automático e calibração da bússola



Amboientação



Temperatura, operação 0 a +55°C

Temperatura, armazenamento -32 a +70°C

Proteção IPx7



Mecânica



Peso: 0,7kg (1,6lbs)

Dimensões (comprimento x largura x altura) 211mm x 196mm x 65,5mm (8,31″x 7,72″ x 2,58″)

Montagem de anteparo

Material de plástico

Cor preta

Ilhó de entrada de cabo (sobressalente incluído)



Energia



Alimentação local 12/24 V CC +10-30%

Número equivalente de carga NMEA 2000 (50mA) 1



Interface



Controle reversível do motor do leme Carga contínua máxima 30A, pico 50A por 1s

Controle solenóide liga/desliga do leme 12/24 Vcc, comum, faixa de carga de 10 mA a 10 A, corrente de desligamento <1 mA

Saída de engate para bypass/embreagem 12/24 Vcc, mínimo 10 mA, máximo 3 A

Ângulo do leme, entrada de frequência 15V, 1,4 a 5kHz, resolução. 20Hz/° OU NMEA2000

Porta NFU/entrada stbd e saída do indicador de modo Contato aberto/fechado externo, ret comum, corrente de contato máx. 30mA

Entrada de modo Contato externo aberto/fechado ou de pulso para SYSTEM SELECT, ret comum, fechado para ativar, corrente de contato máx. 30 mA

Saída de alarme externo para campainha/relé Máx. 100mA, nível de tensão como fonte local



Rede



Entrada IEC 61162-1 (Entrada NMEA0183) 1 canal

Saída IEC 61162-1 (saída NMEA0183) 1 canal

Velocidade IEC 61162-1 4,8 e 38,4 kbaud

Certificação NMEA2000 (pendente)
